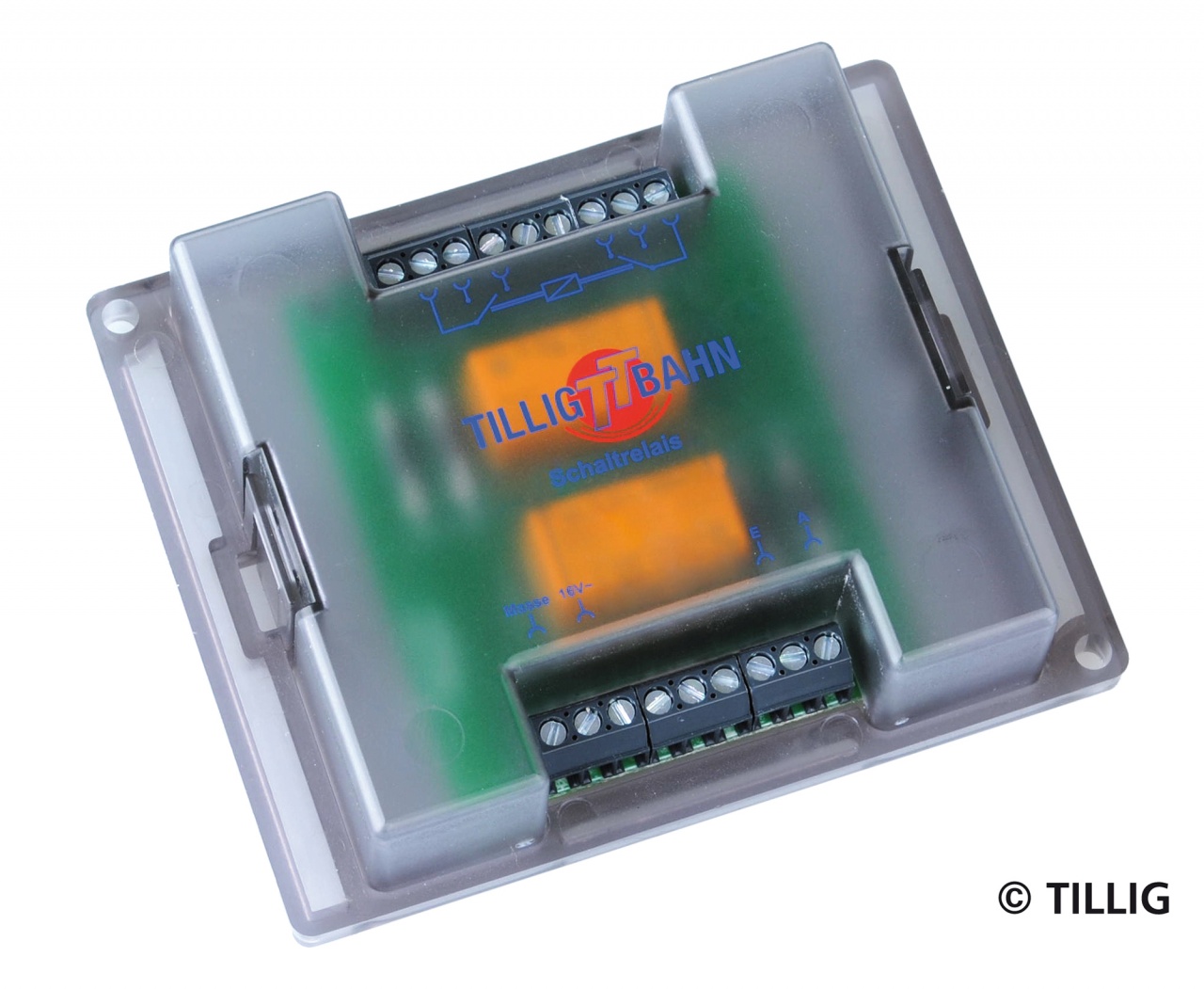

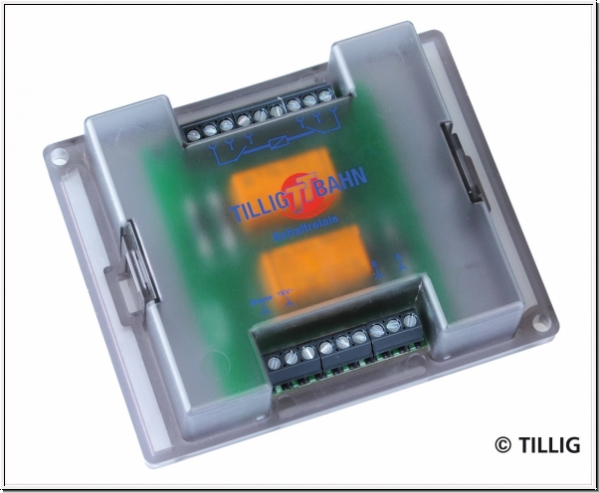

Das vorliegende Relaismodul ersetzt das mechanische Relais, Art.-Nr. 08410, durch eine moderne elektronische Lösung in doppelter Ausführung.
Das Modul verfügt über je zwei potentialfrei verwendbare Wechselkontakte mit einer maximalen Strombelastbarkeit von je 1 A. Die Steuereingänge „1” und „2” sind kurzschlusssicher beschalten, so dass nahezu jedes Steuersignal im Bereich von -16 V bis ca. -8 V zum Schalten führt: U.a. Tastenpult gegen Massepotential oder Wechselspannung geschalten, Gleiskontakte an der Gleismasseseite angebracht, Reedkontakte, Optokoppler usw. Sie sind auch
zwischen mehreren Relaismodulen untereinander verschaltbar.
Der jeweilig letzte Schaltzustand bleibt auch im stromlosen Zustand erhalten
Einsatzmöglichkeiten des Bausteins:
- Wendezugautomatik, auch mit Endstellenpause
- Zwischenhalt
- automatische Kehrschleifensteuerung
- automatische Blocksteuerung
- Möglichkeit der Herzstückpolarisierung (z.B. Art.-Nr. 83230 Dreiwegeweiche) und der Weichenrückmeldung
